[가상PLC] LS XGT/XGB 시리즈 통신 시뮬레이션
원본 : https://cafe.naver.com/hyperhmi/4903
가상 PLC 다운로드 : https://cafe.naver.com/hyperhmi/4903
가상 PLC 활용방법을 소개합니다. 가상PLC의 주 용도는 현장에서 노트북 켜고 땀흘리며 먼지마시며 고생하시는 엔지니어 회원분들의 수고를 덜기 위한 기능입니다. 현장에 가기전 사무실 혹은 집에서 작업한 프로젝트를 최소한의 출력테스트와 입력 테스르를 하고 현장에서 프로젝트를 쉽고 빠르게 완료하도록 도와주는 역할을 위해 개발된 기능입니;다.
가상 PLC는 PLC와의 통신에 중점을 두고 데이터의 입출력 테스트가 가능합니다. 추가로 최근에 개발 적용된 데모모드 기능은 통신드라이버를 사용하지 않고 모든 태그를 가상태그로 전환하여 화면에 표시되는 값을 시뮬레이션 하는 기능입니다. 작화한 그래픽의 표시상태를 미리 점검하거나 모의 데이터 생을 통해 태그값의 변화를 관찰하는 용도로 데모모드 기능이 적합합니다. 참고: https://cafe.naver.com/hyperhmi/4862
Graphic DEMO Mode 그래픽 디자인과 태그매핑을 완료한 스카다 프로젝트의 검증을 위해 Random Value를 생성하여 사용할 수 있습니다. - Demo Mode...
cafe.naver.com
LS XGT 통신드라이버 배우기 참고 : https://cafe.naver.com/hyperhmi/2264
LS XGT Ethernet 통신 드라이버 설정에서 감시까지 배우기1. HMI SCADA를 설치한 후에 바탕화면에 빌더(Builder) 아이콘을 클릭하면 다음과 같이 빌더가 ...
cafe.naver.com
예제 프로젝트 :

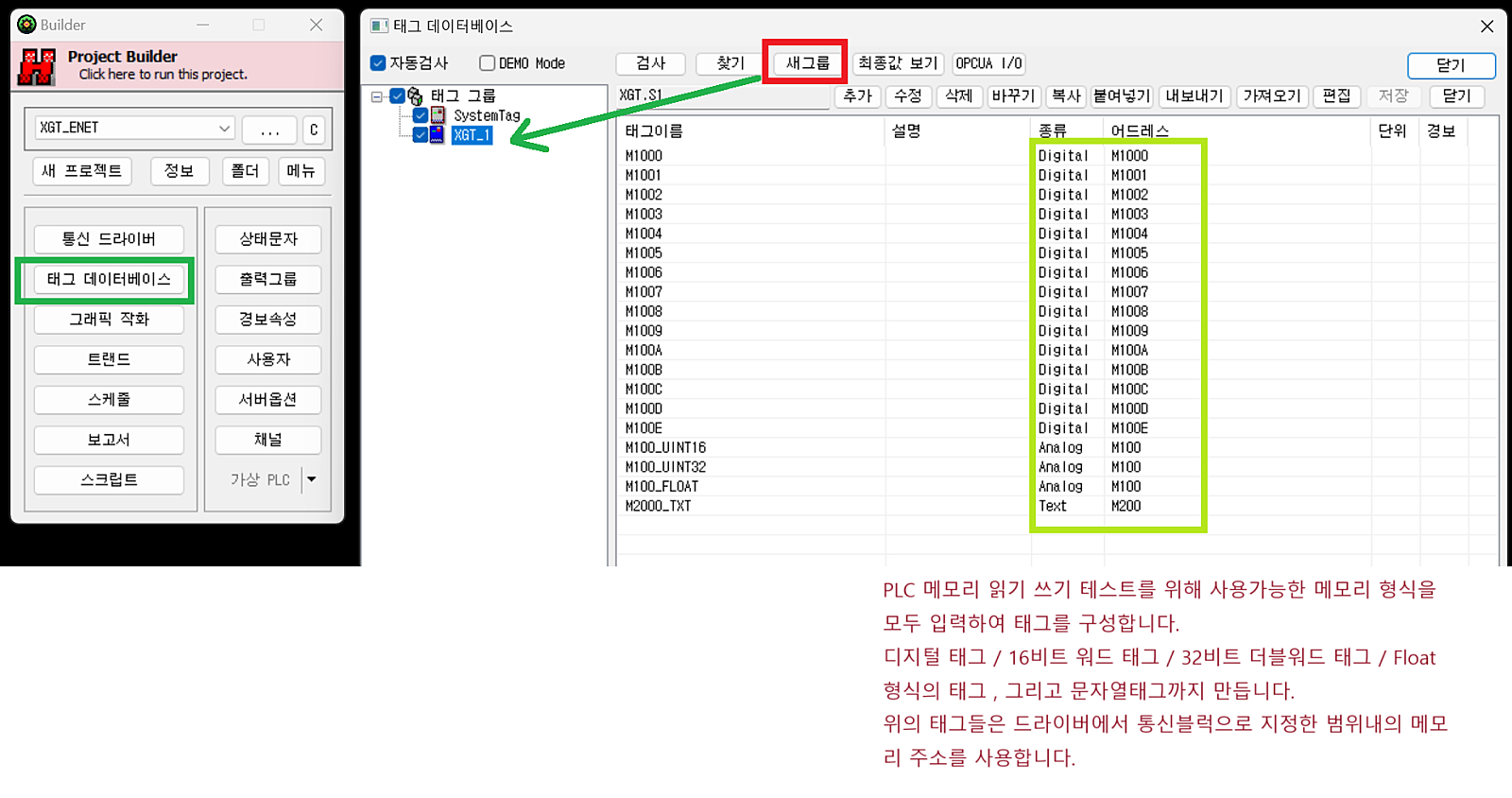

사진 설명을 입력하세요.

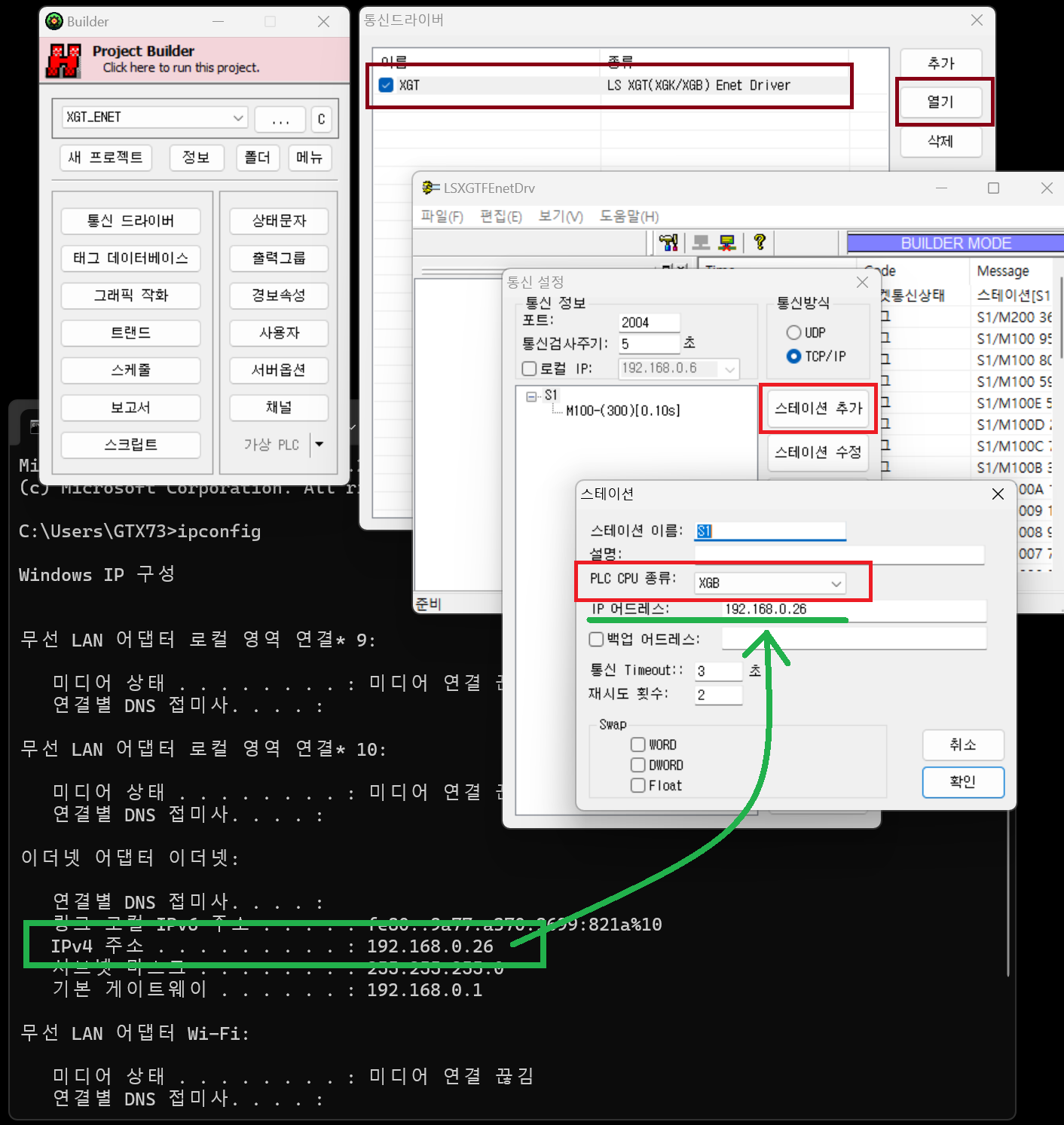

사진 설명을 입력하세요.

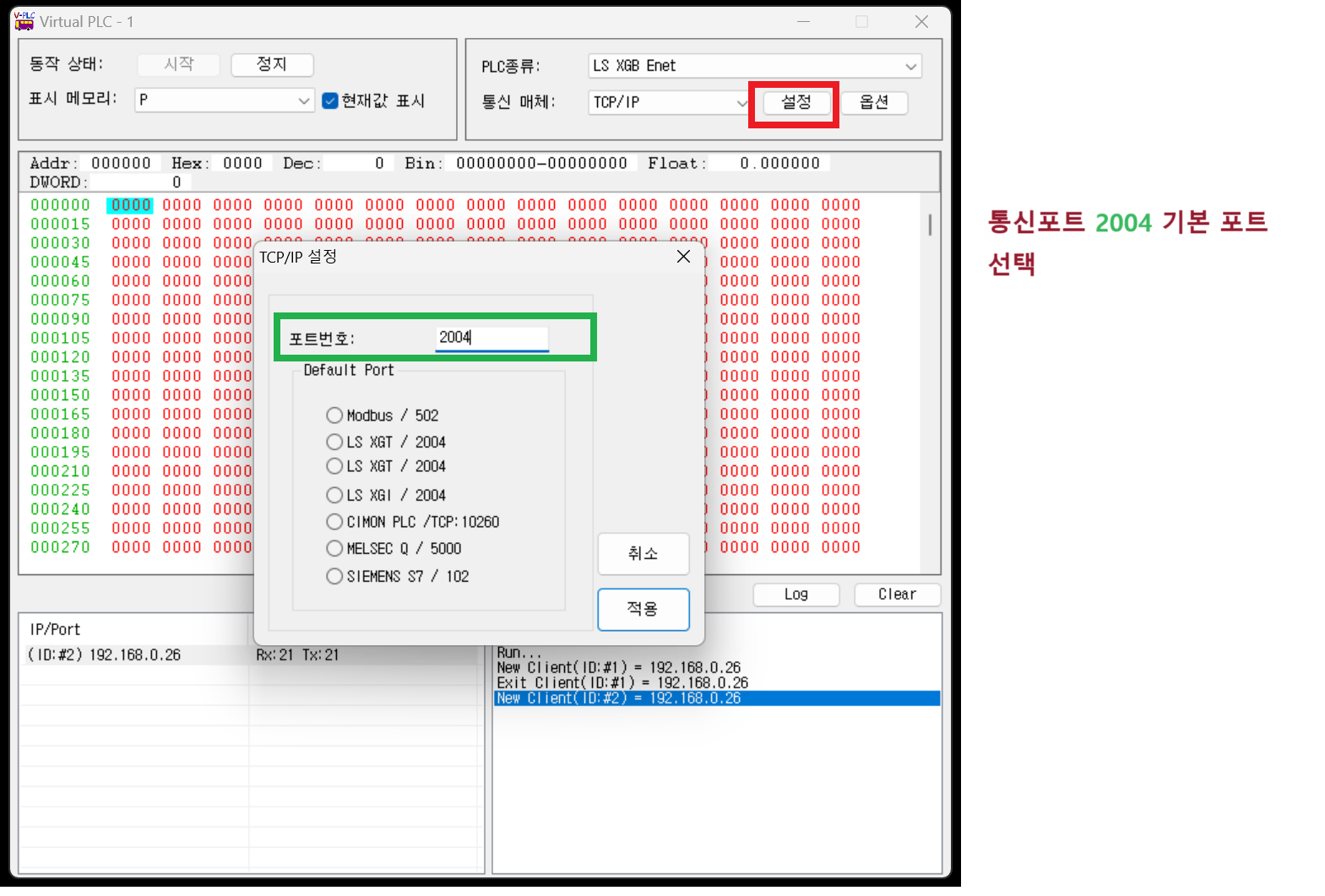

사진 설명을 입력하세요.

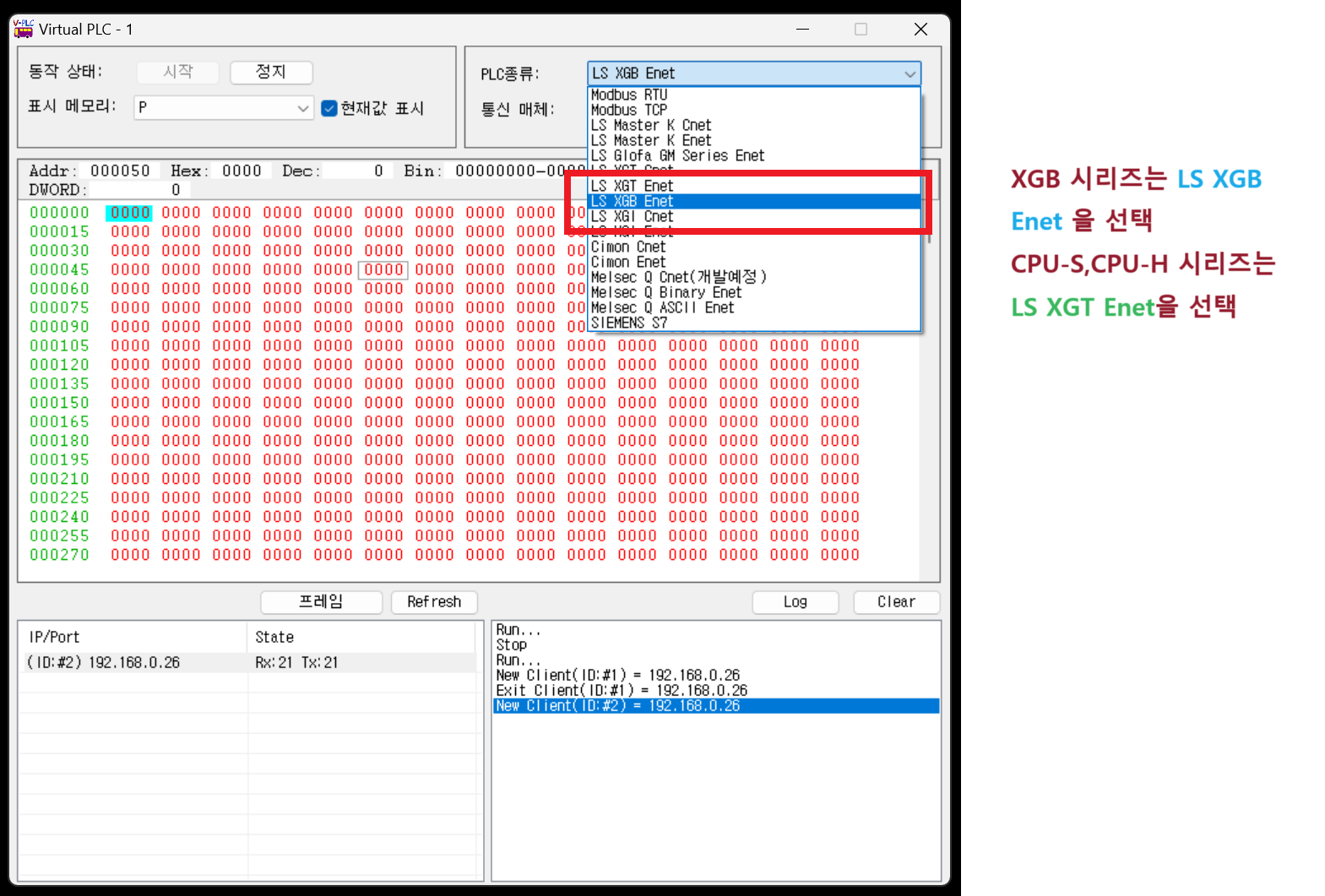

사진 설명을 입력하세요.

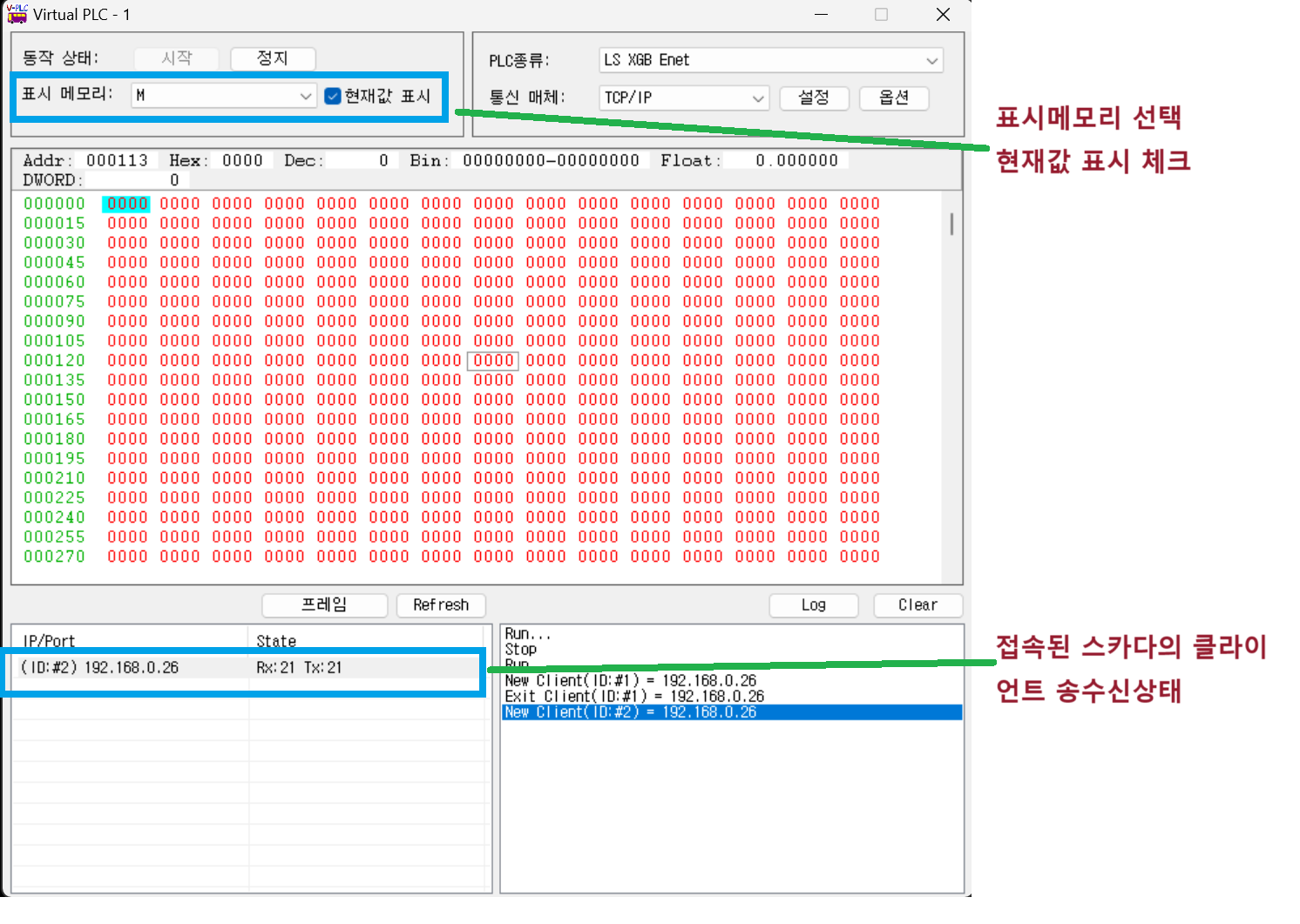

사진 설명을 입력하세요.

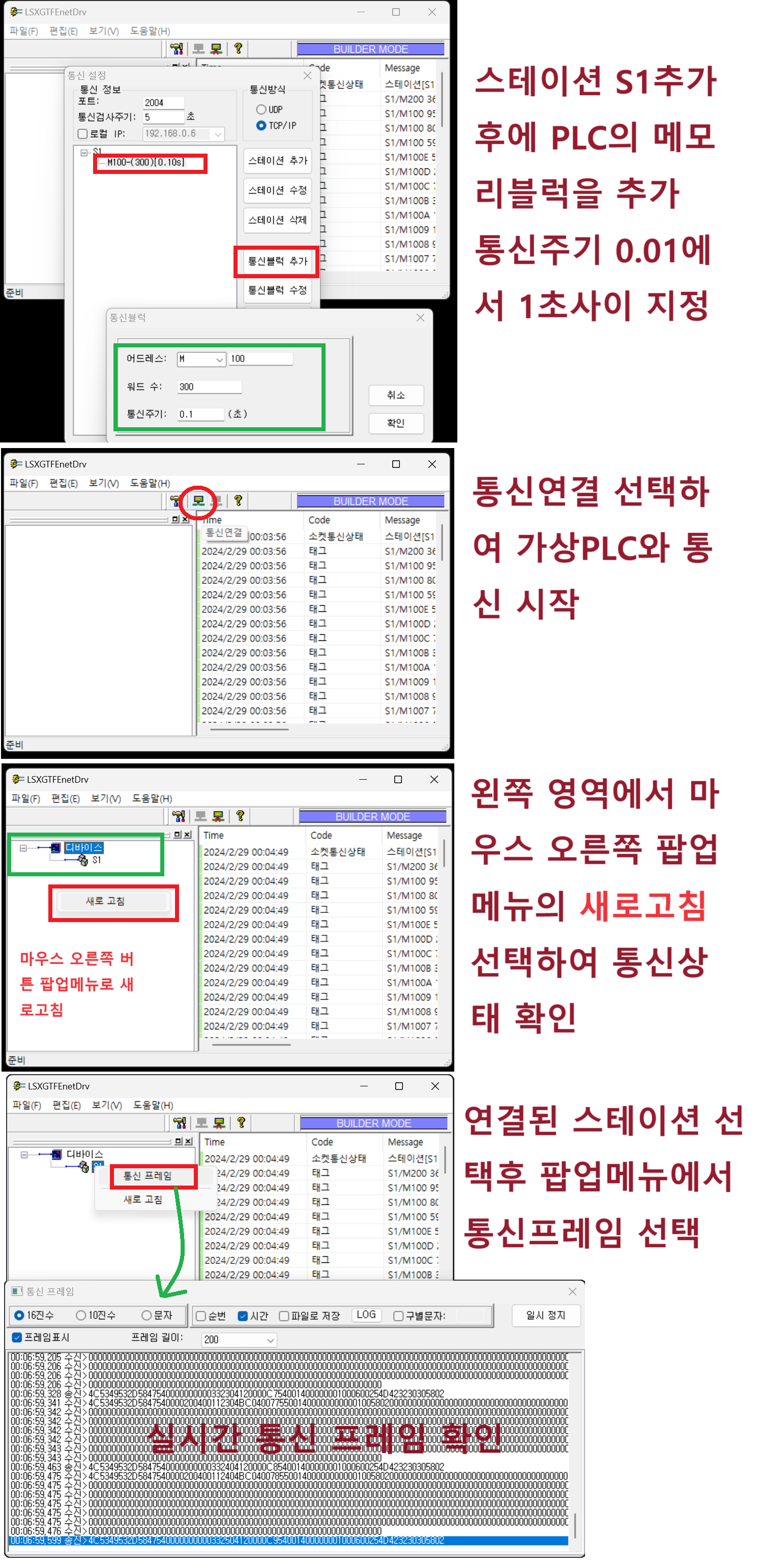

사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.
하이퍼스카다는 프로젝트 엔지니어를 위한 쉽고 빠른 SCADA를 매일 생각하고 제품에 반영합니다.
